테이블 쏘 디지털 게이지 자작및 사용 후기 [DIY]

인테리어 목수들이 쓰는 테이블쏘 일명 ‘톱다이’는 여러가지 제품이 있습니다.
몇가지 테이블 쏘들 중에는 디월트, 한솔, 준슈나이더, 페스툴 등등이 있습니다.
현장에서 제작해서 쓰는 경우가 아직 있는 경우도 있습니다.

테이블 쏘 디지털 게이지의 사용

일반적으로 인테리어용 테이블쏘는 이동성이 있어야 현장을 옮겨가며 사용할 수 있는데요.
이동성이 중요하긴 하지만, 정밀성도 중요합니다.

목공방 또는 목공소에서 쓰는 테이블 쏘는 고정형이라 크기도 크고, 한번 세팅하면 정밀도를 유지하면서 쓰기에 용이하죠.
그러나 인테리어용 테이블 쏘는 현장을 몇번 옮기다보면 세팅을 다시 해야하고 대형 테이블 쏘보다 주기적으로 관리를 해줘야하죠.

그래서 저는 예전 기계설계, 개발했던 경험을 가지고, 기계 설비 중 선반, 밀링 같이 테이블 쏘에 디지털 게이지를 적용해보고 싶었어요.
정밀도는 기존에 줄자를 이용하여 가이드를 고정하는 방식이 떨어지는 것은 아니예요. 단지 좀 더 편하게 길이를 측정할 수 있는 도구를 추가하고 싶었어요.

목공방이나, 가구공장에서 쓰는 테이블 쏘는 디지털 게이지가 있는 테이블 쏘도 있습니다.
그러나 아직 인테리어용 테이블 쏘는 제품이 없는 것 같더라구요.

그래서, 가성비 디지털 게이지를 적용한 테이블 쏘를 만들었어요.
테이블쏘는 준슈나이더 테이블 쏘에 적용했어요.

직접 만들고 오랜 시간 사용해보고 포스팅을 해봐야겠다 생각이 들어서, 글을 적어봅니다.

1. 설계 및 준비 : 제품 선정

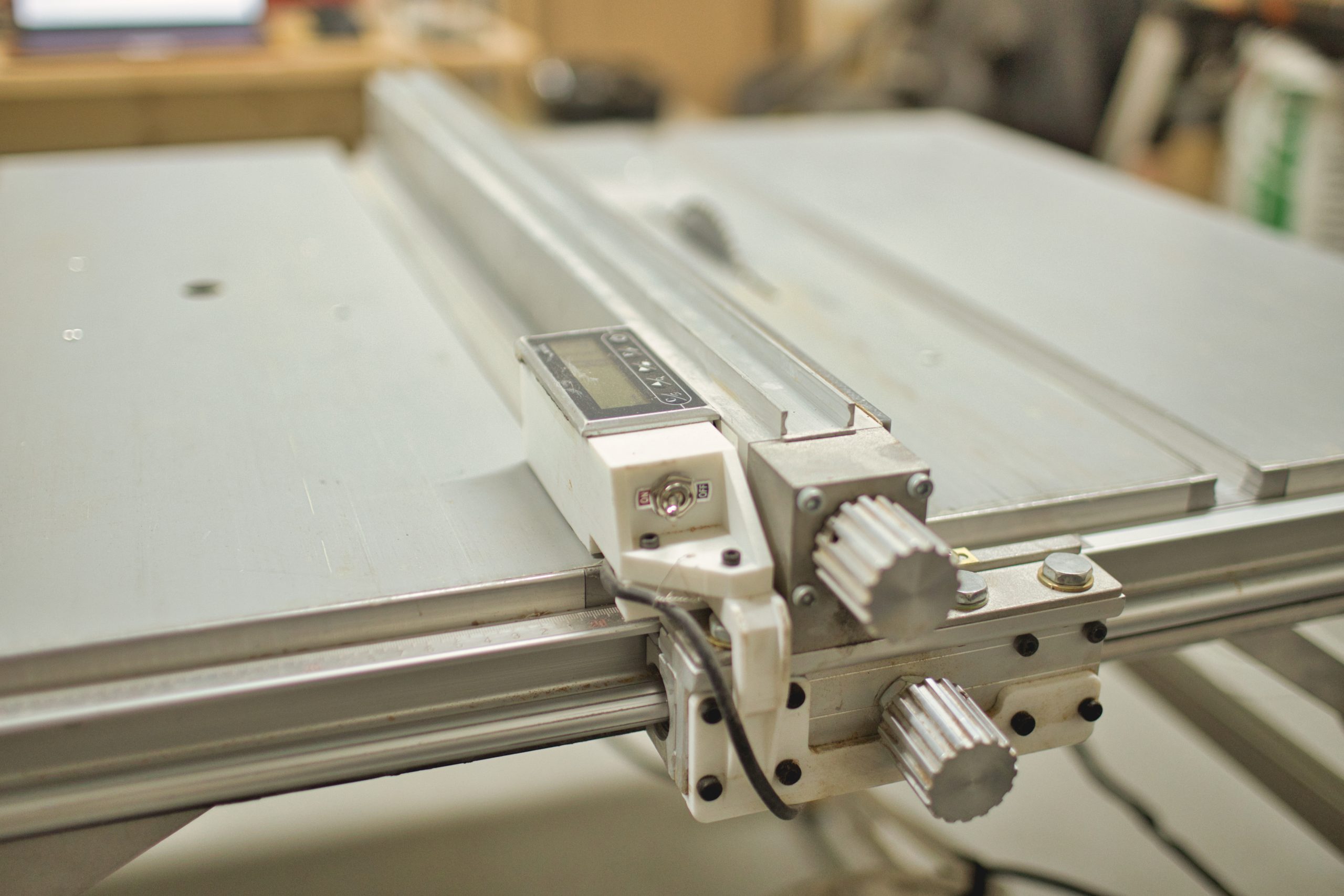

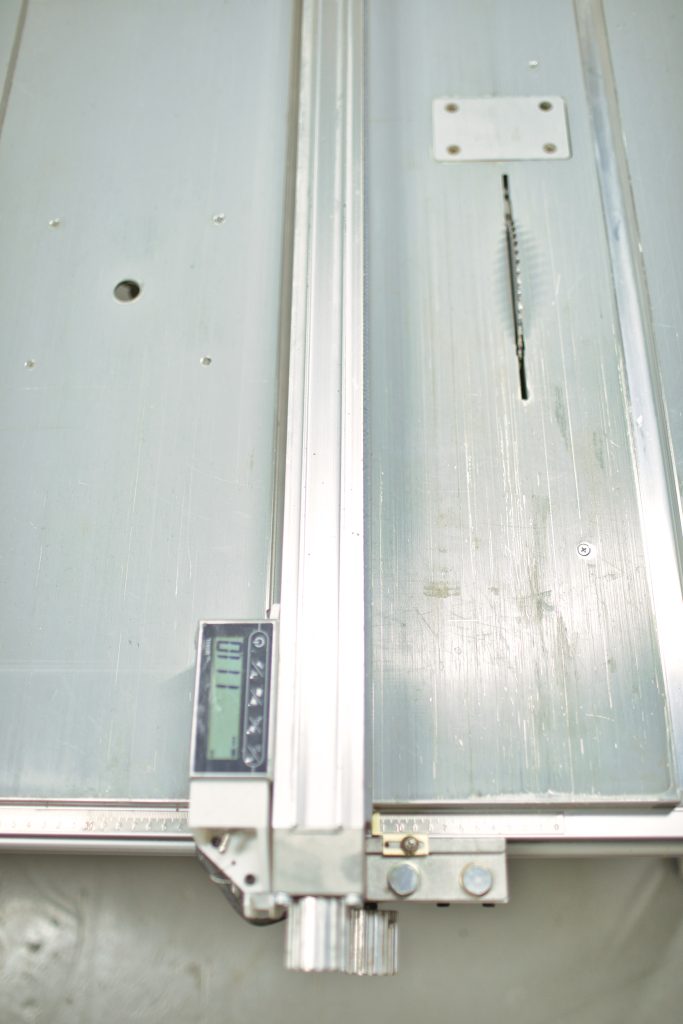

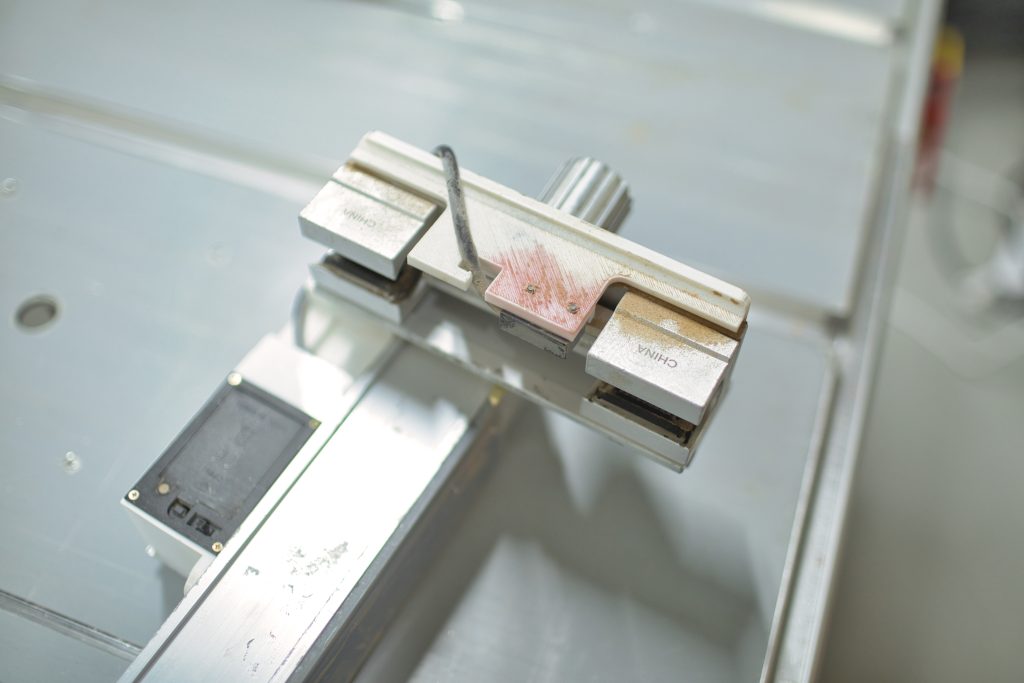

위 사진은 테이블 쏘 가이드라고 하는 것인데, 이 가이드에 디지털 게이지를 설치한 모습입니다.

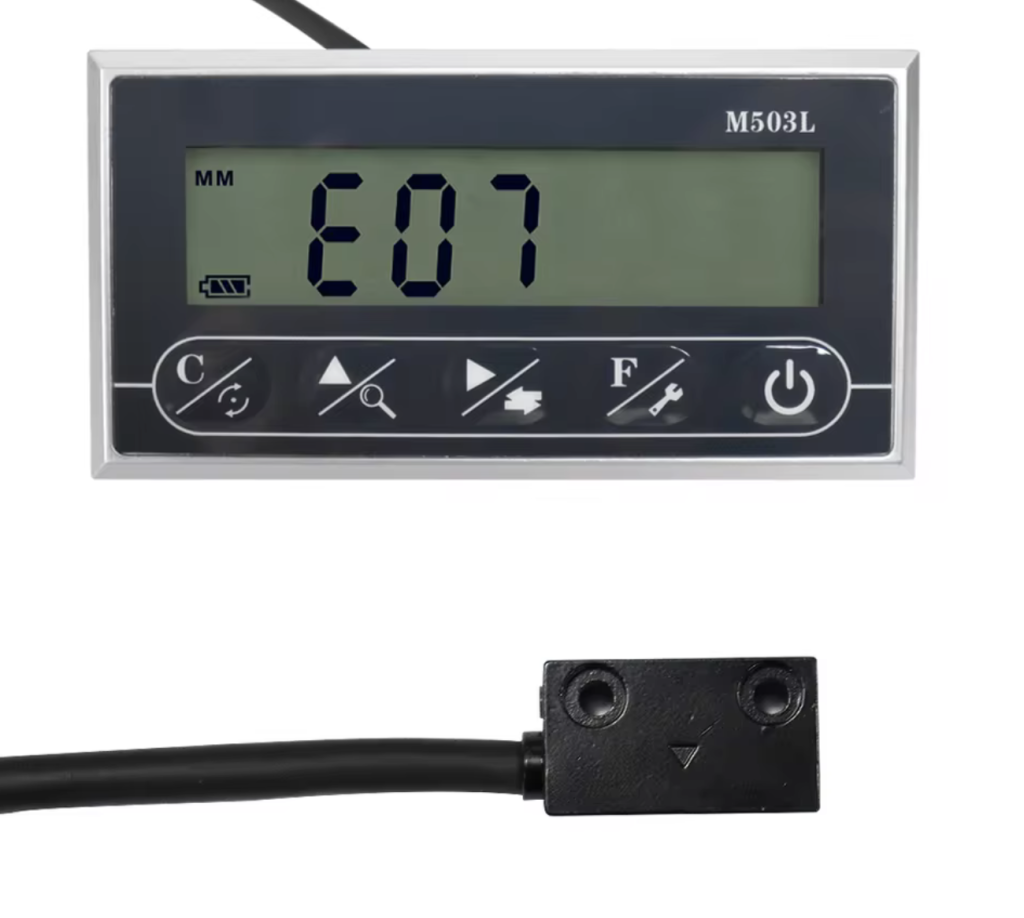

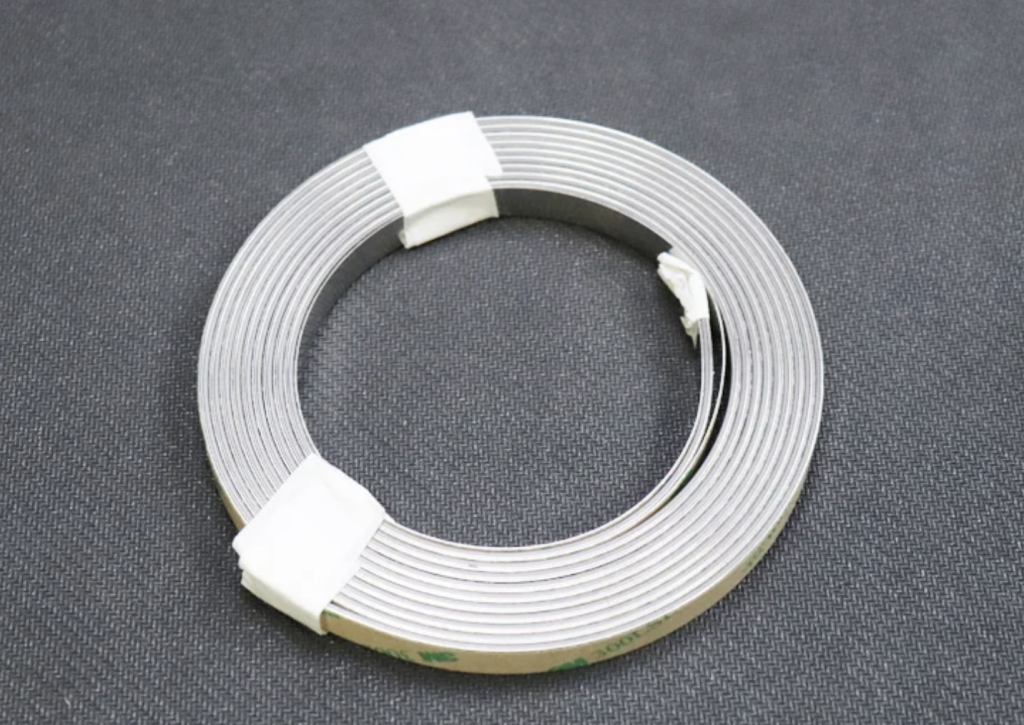

일단, 디지털 게이지로 사용할 제품을 알아보다가 알리익스프레스에서 5~6만원에 구매했던 것 같아요. (역시 알리~)

2. 디지털 게이지 장착 위치 선정

포인트: 디지털 게이지 센서가 흔들림 없이 레일을 따라 이동할 수 있도록 브래킷의 공차를 세밀하게 조정했습니다.

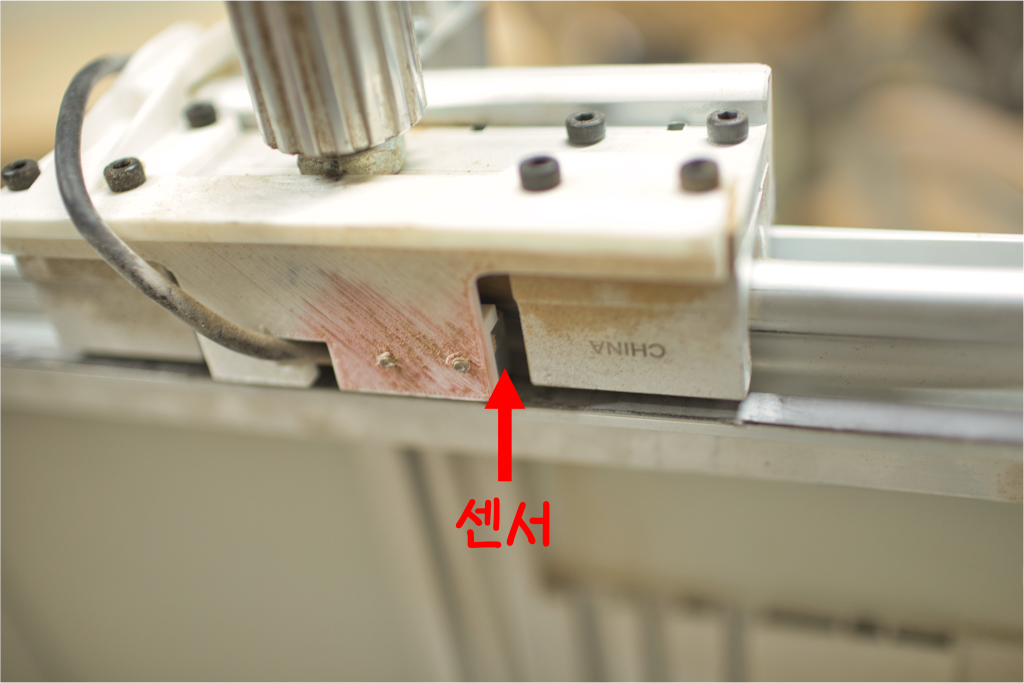

제품의 센서와 센서 레일을 테이블 쏘에 장착할 위치를 찾아 봤습니다.

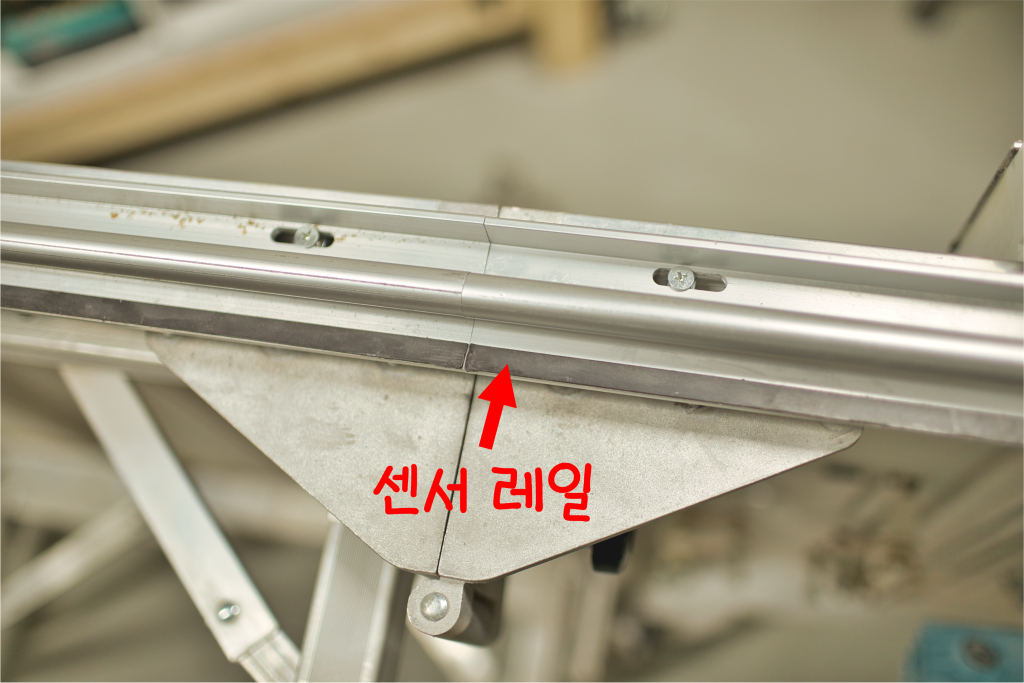

센서 레일을 가이드레일 밑부분에 길게 부착하고, 센서를 센서레일과 평행하게 이동할 수 있도록 위치를 잡아봤어요.

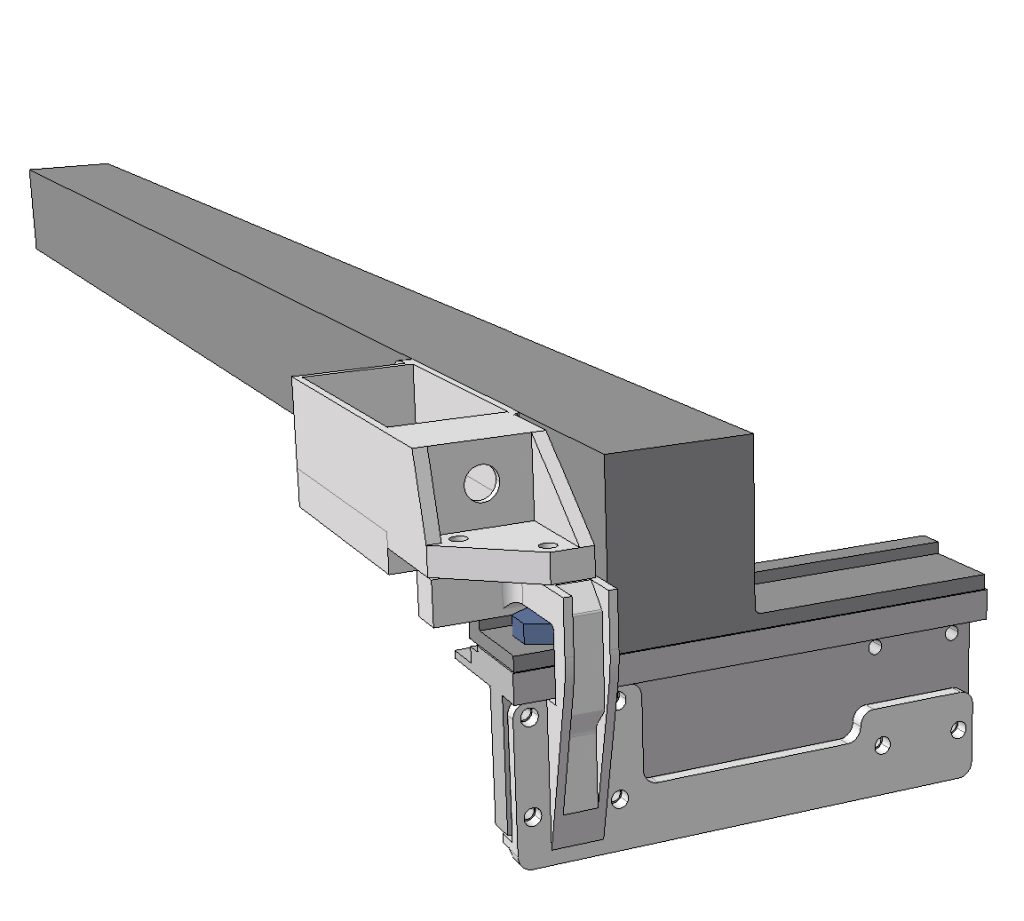

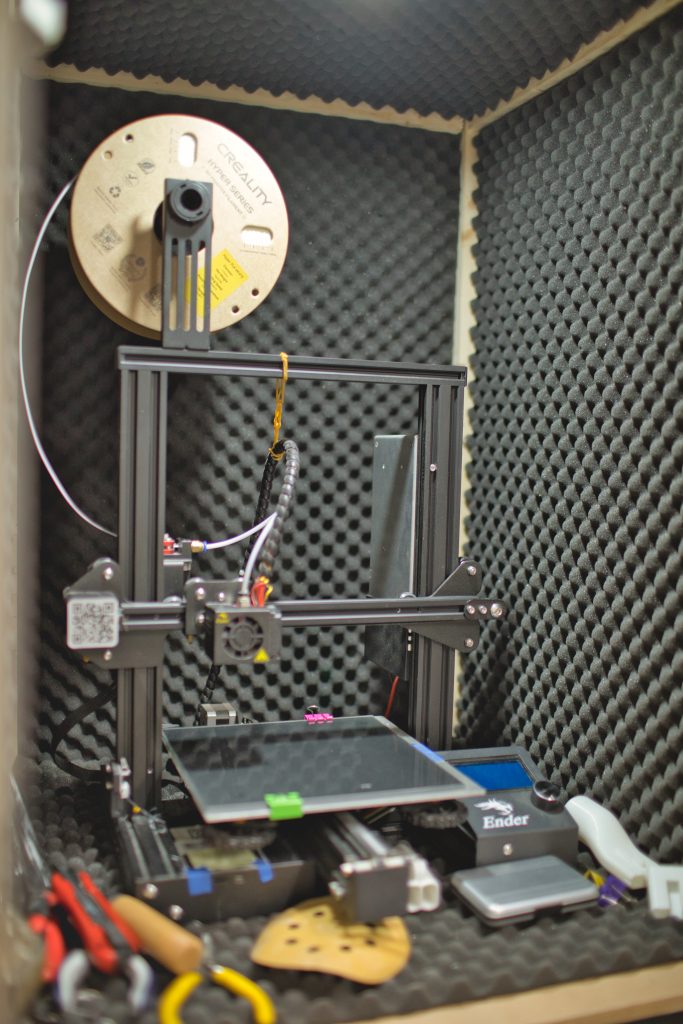

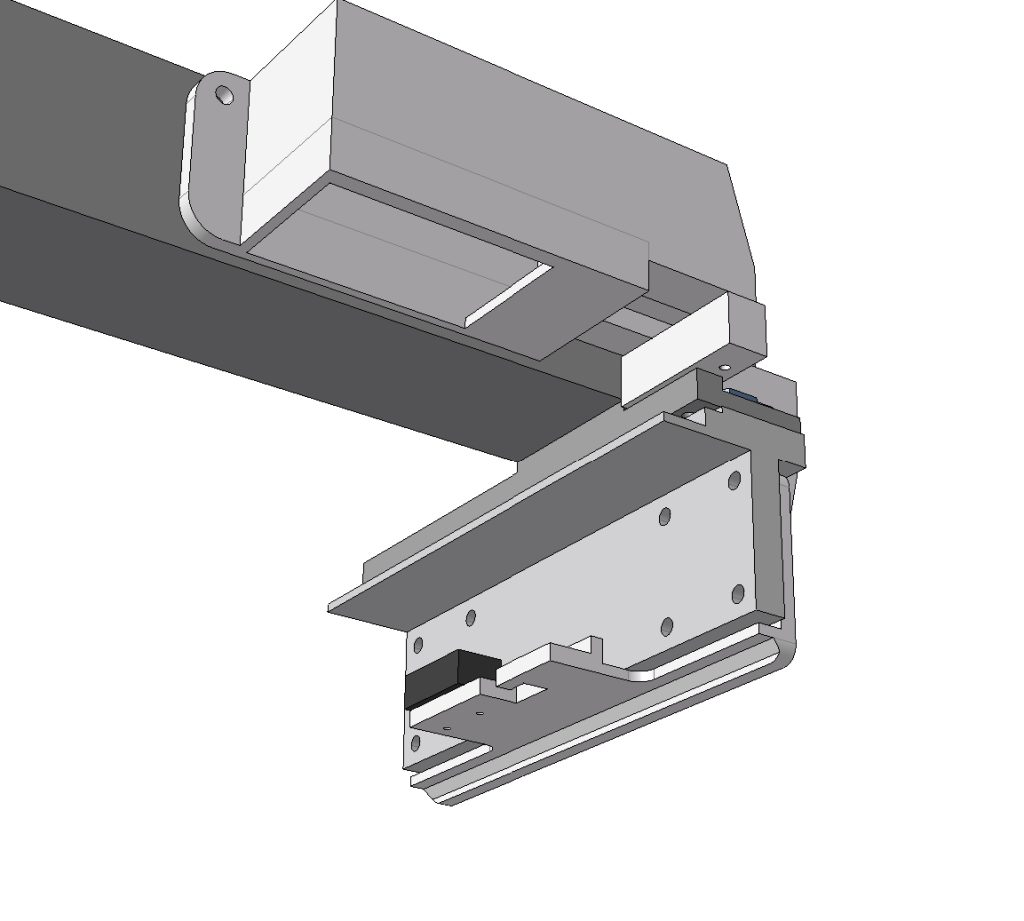

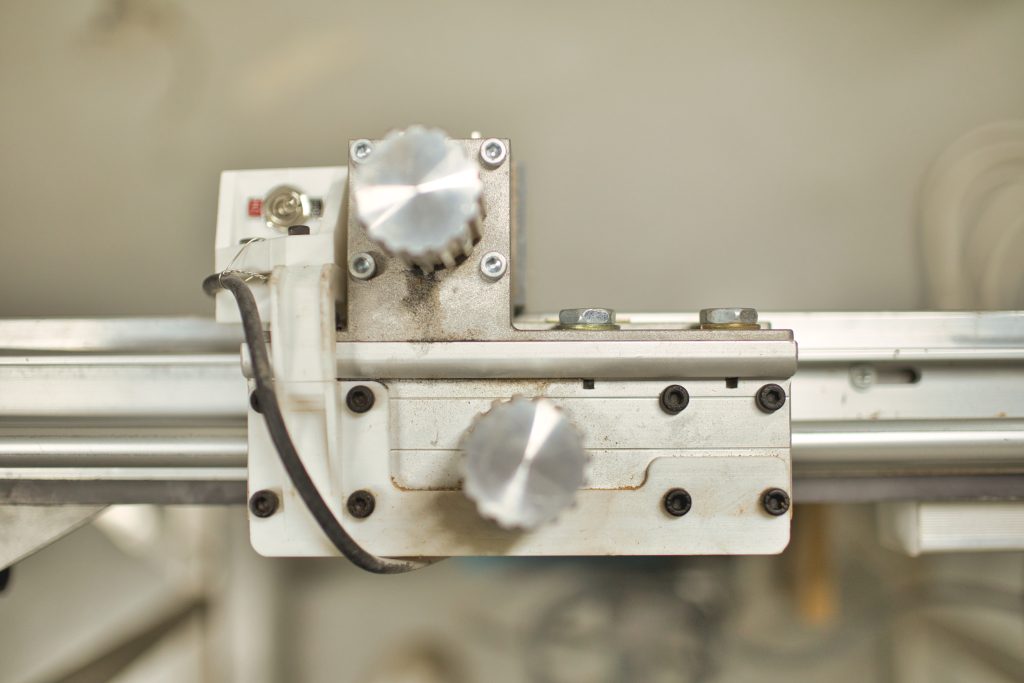

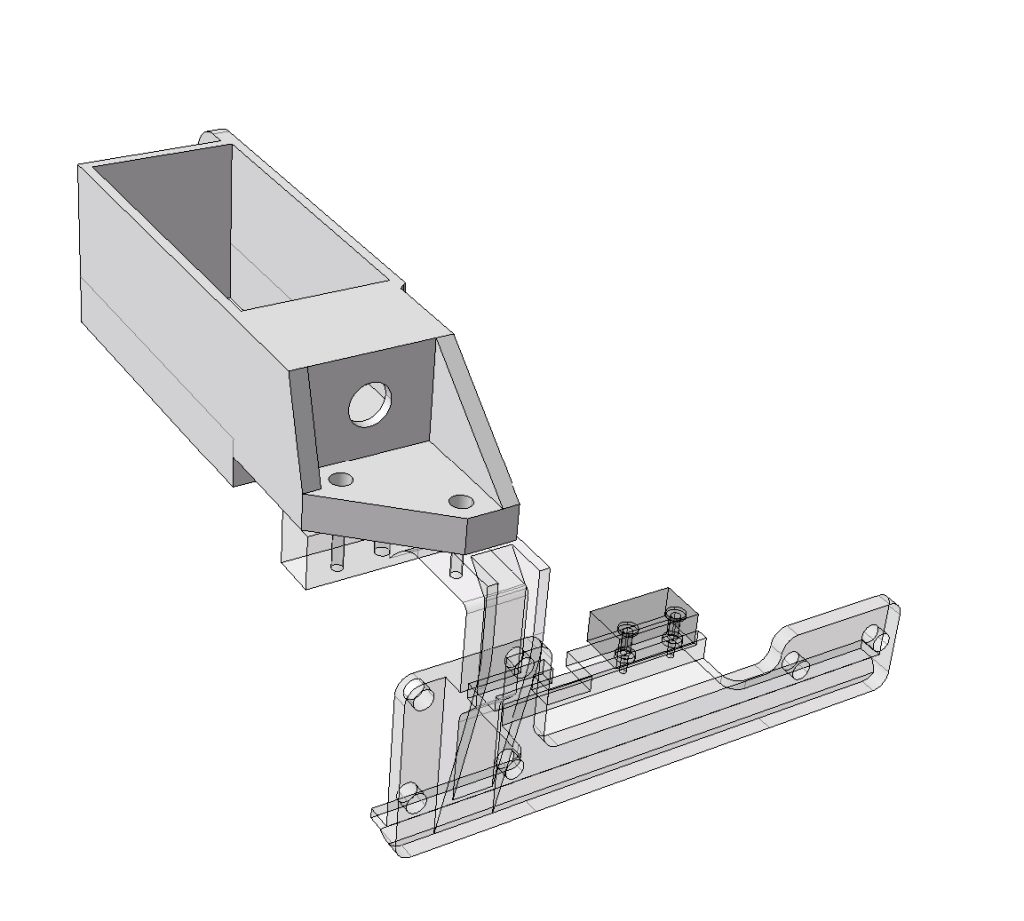

사진엔 이미 센서를 고정하는 지그가 있는데, 가이드에 센서를 고정하는 지그는 아래 그림과 같이 모델링을 하고 3D 프린터로 2파트로 나눠 뽑고 조립을 했어요.

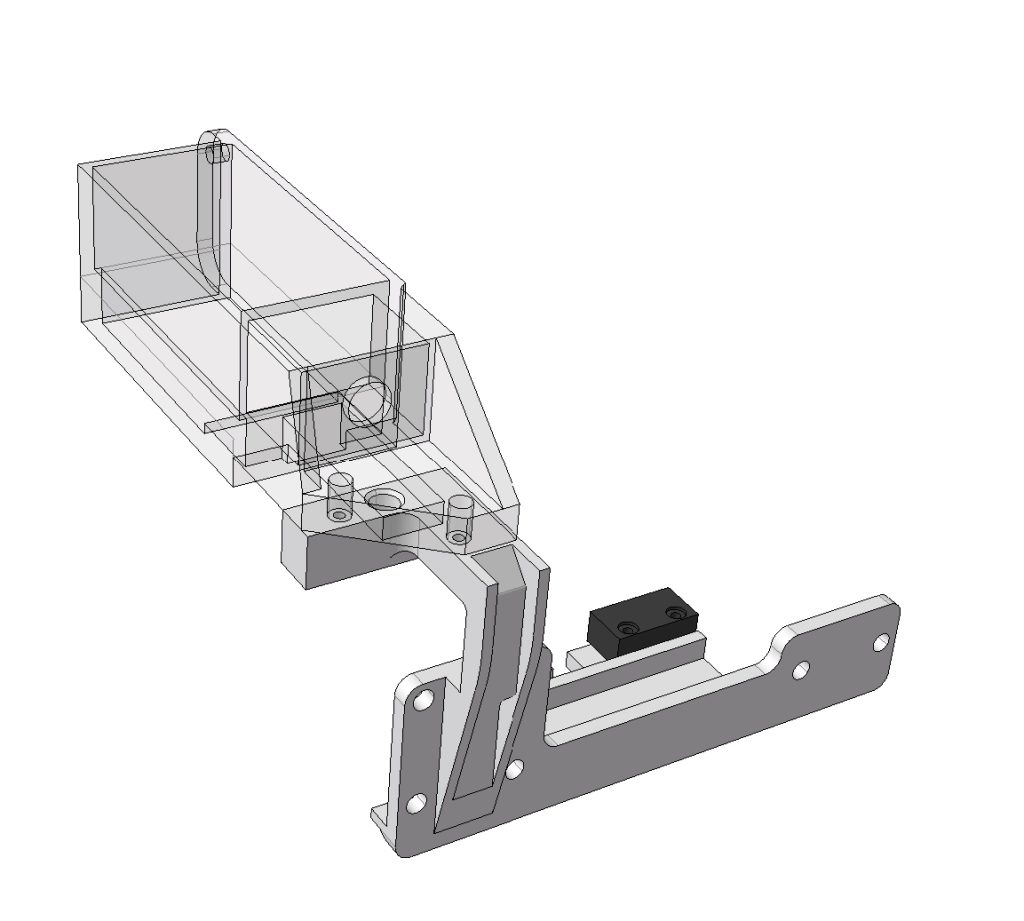

센서 고정하는 지그는 디지털 게이지 화면과 배터리 케이스를 같이 테이블 쏘 가이드에 장착할 수 있게 디자인 했어요.

3. 장착 과정: 정밀한 레일 설치

본격적인 장착에 들어갔습니다. 디지털 게이지의 핵심은 레일의 평행입니다.

• 케이블이 작업에 방해되지 않도록 깔끔하게 정리해 줍니다

• 센서 레일을 가이드 바에 고정하기 위해 위치를 잡습니다.

• 직접 출력한 브래킷을 이용해 센서 뭉치를 테이블 쏘 조립부에 단단히 결합합니다.

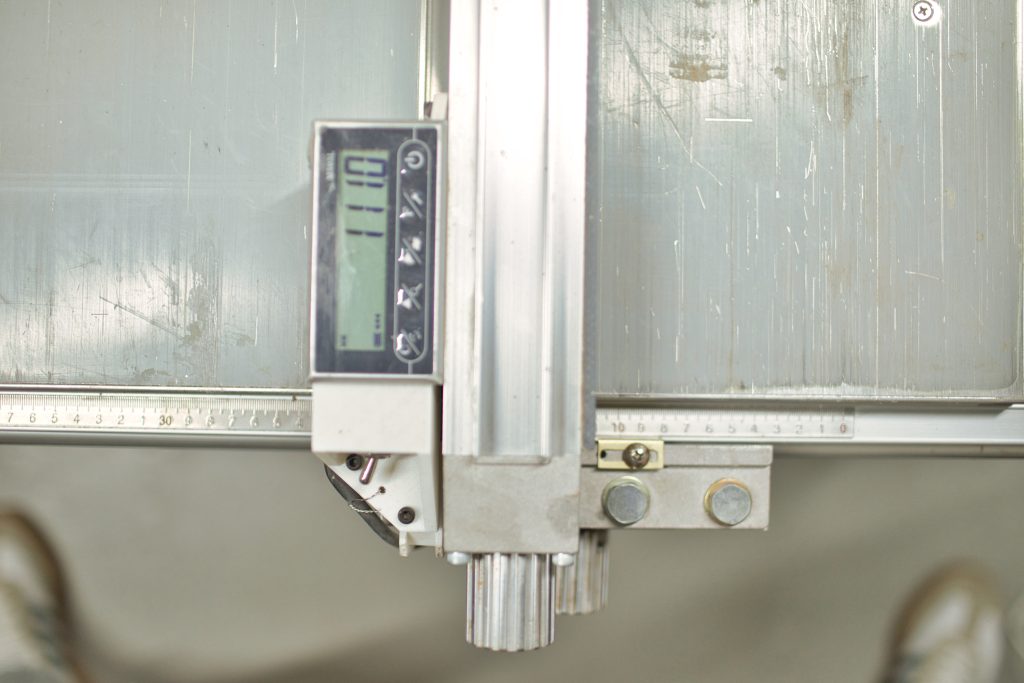

기계 가공에 쓸 수 있는 디지털 게이지라, 표시는 1/100mm까지 표시가 가능하지만,
인테리어 목공에는 1mm 공차정도 허용가능하기 때문에, 1/10mm 단위로 표시해 놨어요.

4. 세팅 및 실전 테스트

테이블 쏘 실제 가공에서는 오차가 평균 1mm정도 있을 것 같은데, 가공하면 어느정도 차이나는지 한번 측정해 봤어요.

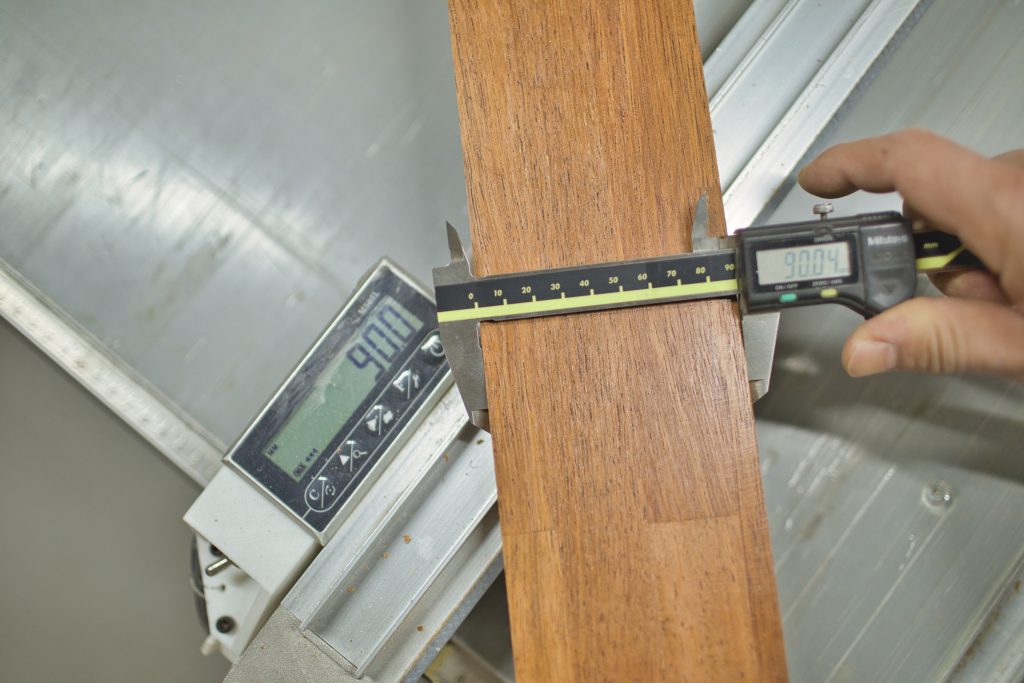

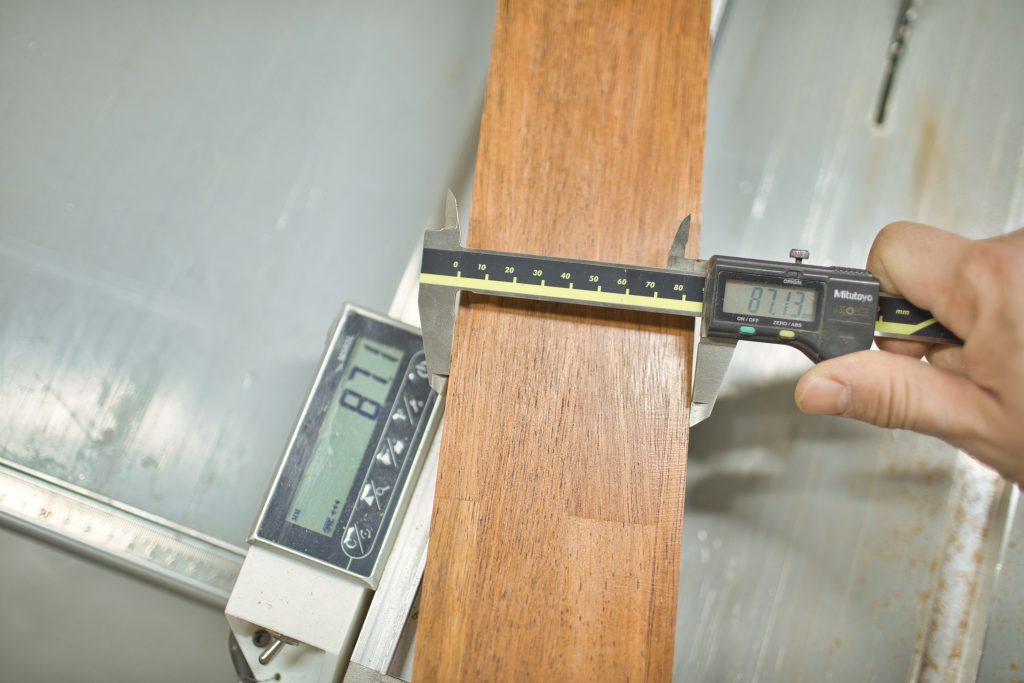

간단히 0점 세팅 후, 90.0mm로 재단해서 측정해보고, 87.1mm 로 재단해보고 측정 해 봤습니다.

• 테스트 재단 1: 90.0mm 세팅 후 재단 → 정밀 측정 결과 정확히 일치.

• 테스트 재단 2: 87.1mm 세팅 후 재단 → 소수점 단위까지 구현됨을 확인.

실질적으로 사용하는데 정밀 오차가 0.1mm 정도는 안될 것 같지만
인테리어 목공에서 1mm 단위로 재단하는데에는 크게 무리가 없을 것으로 생각되네요.

소수점 첫째짜리는 상대치수로 조정하여 쓰기에 괜찮은 것 같네요.

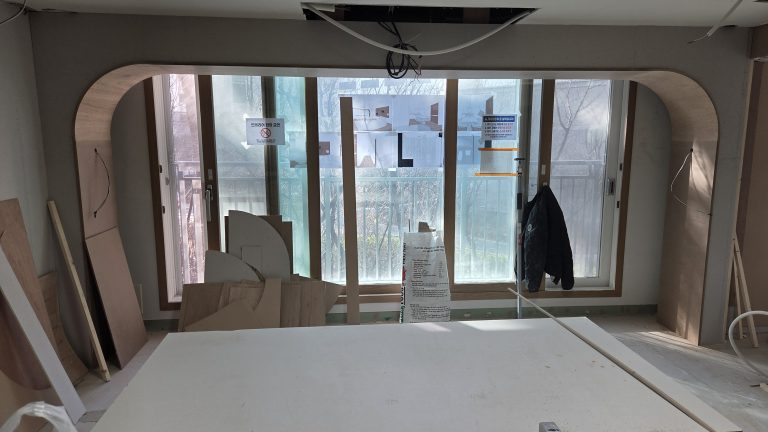

디지털 게이지 테이블쏘를 이용한 작업 현장 보기 : [ 인테리어 목공 ] 아치 게이트부터 매립 포켓 도어까지

5. 사용 후기 : “목공이 더 즐거워졌다.”

• 정밀한 치수 조정: 가구 제작이나 알판 작업처럼 정밀한 치수가 필요할 때 상대치수를 조정하며 재단하기가 정말 편합니다.

• 작업의 신뢰도: 눈대중이 아닌 숫자를 믿고 재단할 수 있어 작업 속도가 빨라졌습니다.

• 목수의 자부심: 공방을 방문하는 동료 목수들이 이 디지털 시스템을 보고 신기해할 때마다 기계쟁이 목수로서 약간의 뿌듯함도 느껴지네요.

일단 가구제작 및 알판 작업등 정밀 치수를 필요할 때는, 디지털 게이지의 소수점으로 상대치수를 조정해서 재단하기 편했고, 어느정도 치수를 믿고 재단하기 편했습니다.

그리고, 자작한 디지털 게이지를 처음 보는 목수들은 항상 신기해 하는 것에 약간의 뿌듯함이 느껴지네요.

이상으로 기계쟁이 목수의 테이블 쏘 디지털 게이지 자작 작업을 마칩니다.

긴 글 읽어주셔서 감사합니다.
